สอนใช้งาน IR Sensor ตรวจจับวัตถุอินฟาเรด ร่วมกับ ESP32

/* Deva DIY */

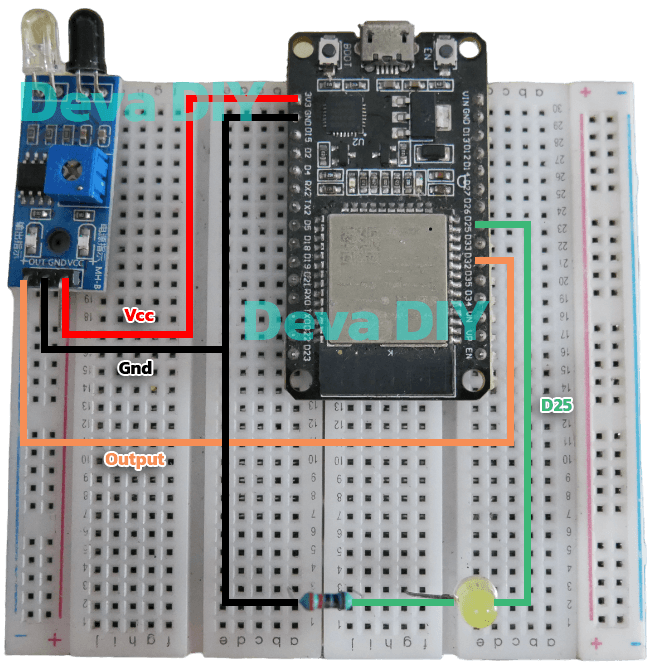

// กำหนด GPIOs ของ Sensor และ LED
const int led = 25;
const int Sensor = 32;

// ตัวแปร Timer
uint32_t now_time = millis(); // บันทึกเวลาปัจจุบันที่ทำงาน
uint32_t lasttime_trigger = 0;   // บันทึกเวลาเมื่อตรวจจับวัตถุ
uint32_t led_time = 0; // เวลากระพริบ LED

// Flag เมื่อเกิด interrupt กำหนดเป็น True
bool Sensor_Check = false;

// ตัวแปรสถานะ HIGH or LOW LED
int State_led = 0;

// เมื่อเซนเซอร์ตรวจพบวัตถุตัดผ่าน เกิด Interrupt
void IRAM_ATTR IRSensordetects() {
  Sensor_Check = true;
  lasttime_trigger = millis() + 5000;
}

void setup() {
  Serial.begin(115200);

  // กำหนดให้ pin sensor เป็น INPUT
  pinMode(Sensor, INPUT);

  // ตั้งค่า Interrupt ในฟังก์ชั่น
  attachInterrupt(digitalPinToInterrupt(Sensor), IRSensordetects, FALLING);

  // กำหนดให้ LED เป็น OUTPUT
  // LED เป็น LOW
  pinMode(led, OUTPUT);
  digitalWrite(led, State_led);
}

void loop() {

  /*
     ทุกๆ 500 ms. ให้ LED กระพริบ
     เมื่อเซนเซอร์ไม่พบวัตถุตัดผ่าน
  */
  if ((led_time <= millis()) && (!Sensor_Check)) {
    led_time = millis() + 500;
    State_led = !State_led;
    digitalWrite(led, State_led);
  }

  /*
      เมื่อมีวัตถุตัดผ่านเซนเซอร์จริง
      ให้หลอด LED สว่างค้าง 5 วินาที
  */
  now_time = millis();
  if (Sensor_Check) {
    State_led = 1;
    digitalWrite(led, State_led);
    Serial.println("SENSOR DETECTED");
    delay(100);

    // เมื่อ LED สว่างถึง 5 วินาที
    if (now_time >= lasttime_trigger) {
      Sensor_Check = false;
      State_led = 0;
      digitalWrite(led, State_led);
    }
  }

}
