ESP32 + DHT Sensor แสดงผลกราฟ Real-time ด้วย ESPAsyncWebServer

/ ESP32, ESP32 App & Web Control, ESP32 Sensor & Relay Control, esp32 wifi network, เซนเซอร์ DHT, เทคนิคโค้ด, โครงงาน esp32 DIY

ESPAsyncWebServer สร้างเว็บเพจแผนภูมิแสดงค่าเซนเซอร์

แสดงผลการค่าอุณหภูมิจากเซนเซอร์ DHT11 และนำค่าที่อ่านได้จากเซนเซอร์มาเขียนลงแผนภูมิเส้น ในการสร้างแผนภูมิ เราจะใช้ไลบรารี ChartJS สร้างแผนภูมิได้แก่ อุณหภูมิ ช่วงเวลาหนึ่ง แผนภูมิแสดงจุดข้อมูลสูงสุด 20 จุด และการอ่านใหม่จะถูกเพิ่มทุกๆ 10 วินาที ซึ่งสามารถแก้ไขช่วงเวลาในการเพิ่มข้อมูลและจุดในการแสดงผลข้อมูลได้ < สร้างหน้าเว็บเพจ แผนภูมิแสดงค่าเซนเซอร์ ด้วย ESPAsyncWebServer >

รายละเอียดพื้นฐานของ — บอร์ด ESP32 คืออะไร พร้อมจุดเด่นและวิธีเริ่มต้นใช้งาน

เพิ่งเริ่มต้นกับ ESP32? ไม่แน่ใจว่าไลบรารี WiFi มีฟังก์ชันอะไรให้ใช้บ้าง — คลิกอ่าน ESP32 WiFi Library Functions เพิ่มเติมได้เลย

เรียนรู้วิธีใช้ — ESP32 ESPAsyncWebServer Guide เทคนิคการสร้างเว็บเซิร์ฟเวอร์แบบ Asynchronous พร้อมโค้ดตัวอย่างครบ

เตรียมความพร้อม

เราจะโปรแกรมบอร์ด ESP32 โดยใช้ Arduino IDE ดังนั้นคุณต้องติดตั้งโปรแกรมเสริมของ ESP32 ให้เรียบร้อยก่อน
ในการสร้างเว็บเซิร์ฟเวอร์แบบอะซิงโครนัส จำเป็นต้องติดตั้งไลบรารีต่อไปนี้
บอร์ด ESP32 ต้องติดตั้งไลบรารี ESPAsyncWebServer และ AsyncTCP
ติดตั้งไลบรารีใน Arduino IDE ไปที่ Sketch > Include Library > Add .zip Library และ เลือกไลบรารีที่จะติดตั้ง
การอ่านค่าจากเซ็นเซอร์ DHT คุณต้องติดตั้งไลบรารี DHT-sensor-library ติดตั้งไลบรารีใน Arduino IDE ไปที่ Sketch > Include Library > Add .zip Library และ เลือกไลบรารีที่จะติดตั้ง

อยากเริ่มใช้งาน Arduino, ESP32 ไม่ยากอย่างที่คิด ลองดูวิธีดาวน์โหลดและติดตั้ง Arduino IDE ใน Arduino IDE Download & Install

การต่อวงจร DHT + ESP32

การจัดระเบียบไฟล์

ในการสร้างเว็บเซิร์ฟเวอร์ในตัวบทเรียนนี้ จะมีไฟล์ 3 ไฟล์ คือ

ไฟล์ Arduino sketch
ไฟล์ index.h
ไฟล์ style.h

หลักการทำงาน

ESP32 อ่านค่า Temp/Hum จาก DHT Sensor
ESPAsyncWebServer เปิด WebSocket รอเชื่อมต่อจาก Browser
หน้าเว็บใช้ Chart.js วาดกราฟเส้น (Line Chart)
ทุก 2 วินาที ESP32 จะส่งค่าใหม่ให้ Browser → กราฟอัปเดตอัตโนมัติ

ไฟล์ HTML

สร้างไฟล์ index.h โดยมีข้อมูลดังนี้

const char index_html[] PROGMEM = R"rawliteral(
<!doctype html>
<html lang="en">
  <head>
    <meta charset="utf-8">
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <link rel="stylesheet" type="text/css" href="style.css">
    <link rel="stylesheet" href="https://use.fontawesome.com/releases/v5.7.2/css/all.css"integrity="sha384-fnmOCqbTlWIlj8LyTjo7mOUStjsKC4pOpQbqyi7RrhN7udi9RwhKkMHpvLbHG9Sr" crossorigin="anonymous">
    <script src="https://cdn.jsdelivr.net/npm/chart.js"></script>
    <script src="https://cdn.jsdelivr.net/npm/chartjs-adapter-date-fns"></script>
    <title> Deva DIY </title>

  </head>
  <body>
    <div class="chartMenu">
      <p>โครงงาน ESP สถานีอากาศ</p>
    </div>

    <div class="chartCard">
      <div class="chartBox">
          <canvas id="myChart" style="height:55vh; width:80vw" ></canvas>
      </div>
      <div class="sensorBox">
        <p>
          <i class="fas fa-thermometer-half" style="color:#059e8a;"></i>
          <span class="dht-labels">อุณหภูมิ เซลเซียส</span>
          <span id="temperature" style="color:red">%VALUE_INPUT1%</span>
          <sup class="units">&deg;C</sup>
        </p>
      </div>
    </div>

    <script>

      const ctx = document.getElementById('myChart').getContext('2d');
      var chart = new Chart(ctx, {
          type: 'line',
          data: {
            labels: [],
            datasets: [{
              label: 'อุณหภูมิ',
              data: [],
              borderWidth: 1,
            }]
          },
          options: {
            responsive: true,
            scales: {
              x: {
                type: 'time', // ตั้งค่า type เป็น 'time'
                time: {
                  unit: 'minute',
                  displayFormats: {
                    second: 'hh:mm'
                  }
                },
                title: {
                  display: true,
                  text: 'เวลา'
                }
              },
              y: {
                title: {
                  display: true,
                  text: 'องศาเซลเซียส (°C)'
                },
                ticks: {
                   stepSize: 0.2
                }
              }
            }
          }
    });

      setInterval(function addData() {
        var xhttp = new XMLHttpRequest();
          xhttp.onreadystatechange = function() {
            if (this.readyState == 4 && this.status == 200) {
              //อัพเดทเวลาในแกน X
              let date = new Date().getTime();
              chart.data.labels.push(date);

              // เพิ่มข้อมูลใหม่ลงใน datasets ของ chart เมื่อเซอเวอร์ตอบกลับ
              newDataT = parseFloat(this.responseText);
              chart.data.datasets[0].data.push(newDataT);

              // เพิ่มข้อมูลใหม่ลงใน id=temperature หน้า html นี้ เมื่อเซอเวอร์ตอบกลับ
              document.getElementById("temperature").innerHTML = this.responseText;

              // ลบข้อมูลใน array data เมื่อเกิน 20 ค่า
              if (chart.data.datasets[0].data.length > 20) {
                chart.data.datasets[0].data.shift();
                chart.data.labels.shift();
              }

            // อัพเดท chart
            chart.update();
            }
          };
          xhttp.open("GET", "/temperature", true);
          xhttp.send();

     }, 10000);

    </script>

  </body>
</html>
)rawliteral";

ไฟล์ style.css

สร้างไฟล์ style.h โดยมีข้อมูลดังนี้

const char style_css[] PROGMEM = R"rawliteral(
    body {
      margin: 0;
      padding: 0;
      font-family: sans-serif;
      background: rgba(75, 192, 192, 0.2);
    }
    .chartMenu {
      width: 100vw;
      height: 60px;
      background: #1A1A1A;
      color: rgba(75, 192, 192, 1);
    }
    .chartMenu p {
      padding: 10px;
      font-size: 30px;
      text-align: center;
    }
    .chartCard {
      width: 100%;
      display: block;
      justify-content: center;
    }
    .chartBox {
      width: 90%;
      padding: 20px;
      margin: 10px auto;
      align-items: center;
      border-radius: 20px;
      border: solid 3px rgba(75, 192, 192, 1);
      background: white;
    }
    .sensorBox {
      width: 70%;
      padding: 5px 15px;
      margin: 10px auto;
      text-align: center;
      border-radius: 20px;
      border: solid 3px rgba(75, 192, 192, 1);
      background: white;
    }
    .sensorBox p {
      font-size: 42px;
    }
    .units {
      font-size: 16px;
    }
    .dht-labels{
      font-size: 20px;
      vertical-align: middle;
      padding-bottom: 15px;
    }
)rawliteral";

ไฟล์ Arduino sketch

ในส่วนของ Arduino sketch งานที่ทำคือการจัดการทำคำขอที่ได้รับมาในที่นีคือ root URL และ \temperature เราก็จะจัดส่งข้อมูลที่เกี่ยวข้องกลับไป

/*
  Deva DIY
  https//devadiy.com
  ตัวอย่างการสร้างเว็บ แสดงค่าเซนเซอร์ และ แสดงกราฟ
*/

#include <WiFi.h>
#include <AsyncTCP.h>
#include <ESPAsyncWebServer.h>
#include <DHT.h>
#include "index.h"
#include "style.h"

// สร้าง AsyncWebServer object พอร์ต 80
AsyncWebServer server(80);

// ชนิดเซนเซอร์ DHT
#define DHTTYPE DHT11
// พินที่ต่อกับ เซนเซอร์ DHT
#define DHTPIN 4
// เริ่มต้นเซ็นเซอร์ DHT
DHT dht(DHTPIN, DHTTYPE);

//ตัวแปรบันทึกค่า ssid รหัสผ่านจากแบบฟอร์ม WiFi manager
const char* ssid = "your ssid";
const char* password = "your pass";

void WiFi_init() {
  unsigned long pastTime = 0;
  unsigned long nowTime = 0;
  unsigned long timeOut = 10000;

  // ตั้งค่า esp32 WiFi Mode : Station
  WiFi.mode(WIFI_STA);
  // เชื่อมต่อเครื่อข่าย WiFi ด้วย ssid, password
  WiFi.begin(ssid, password);

  // ตรวจสอบการเชื่อมต่อ WiFi ถ้าใช้เวลาเชื่อมต่อเกิน timeOut ให้หยุดการเชื่อมต่อ
  pastTime = millis();
  while ((WiFi.status() != WL_CONNECTED) && (nowTime <= timeOut )) {
    Serial.print("Connecting to "); Serial.println(ssid);
    delay(500);
    nowTime = millis() - pastTime;
  }
  if (WiFi.status() == WL_CONNECTED) {
    Serial.print("Local ESP32 IP: ");
    Serial.println(WiFi.localIP());
    Serial.print("RSSI: ");
    Serial.println(WiFi.RSSI());
  }
  else {
    Serial.print("Unable connect to Wi-Fi " + String(ssid));
    WiFi.disconnect();
  }
}

// วัดค่าอุณหภูมิในอากาศ
String readTemperatureDHT() {
  // อ่านค่าอุณหภูมิเซลเซียส
  float t = dht.readTemperature();

  if (isnan(t)) {
    Serial.println("Failed to read Temperature from DHT sensor!");
    return "";
  }
  else {
    Serial.println(t);
    return String(t);
  }
}

// Replaces placeholder with DHT values
String processor(const String& var) {
  if (var == "VALUE_INPUT1") {
    return (readTemperatureDHT());
  }
  return String();
}

void setup() {
  Serial.begin(115200);

  dht.begin();

  WiFi_init();

  // Route for root / web page
  server.on("/", HTTP_GET, [](AsyncWebServerRequest * request) {
    request->send_P(200, "text/html", index_html, processor);
  });
  server.on("/style.css", HTTP_GET, [](AsyncWebServerRequest * request) {
    request->send_P(200, "text/css", style_css);
  });
  server.on("/temperature", HTTP_GET, [](AsyncWebServerRequest * request) {
    request->send_P(200, "text/plain", readTemperatureDHT().c_str());
  });

  // Start server
  server.begin();
}


void loop() {

}

ดาวน์โหลดโค้ดที่นี้

กรุณา เข้าสู่ระบบ เพื่อดาวน์โหลด

ผลลัพธ์

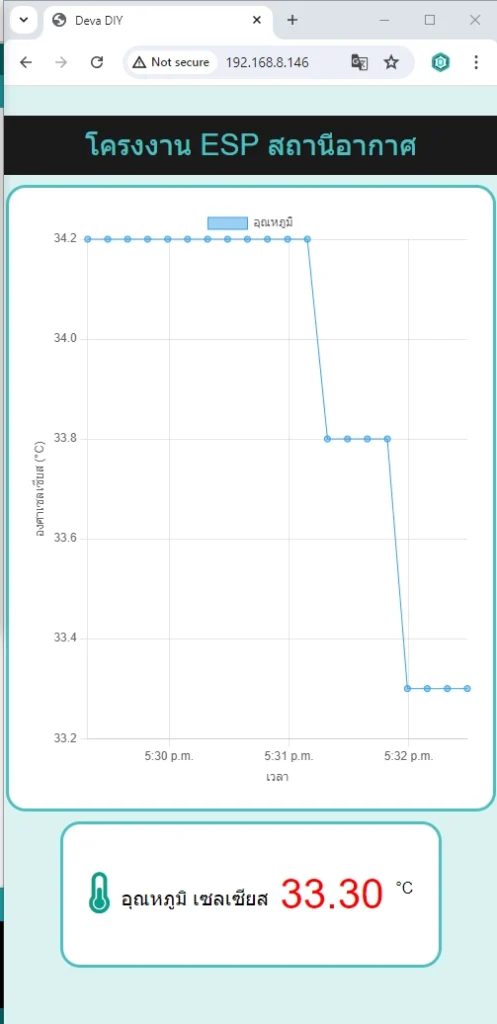

Dashboard แสดงกราฟ Temperature และ Humidity อัปเดตทุก 2 วินาที
ไม่ต้องใช้ Cloud → ทำงานแบบ Local WiFi ได้เลย
เหมาะกับโปรเจกต์ Smart Farm, IoT, งานวิจัย
